Laser mit roter Linie und Zylinderoptik
Gauß´sche Lichtverteilung:
	Gute Leistungsverteilung bei ausreichender Distanz und optimalem Neigungswinkel.
Asymmetrische- Gauß´sche Lichtverteilung:
	Optimierte Einstellung, abhängig von Distanz und Neigungswinkel.
Linie roter Laser mit
Powerline:
	Homogene Linienqualität. Klar definierte Strichlänge. Sehr gute Lichtverteilung bei ungünstigen Neigungswinkel.
Laser mit grüner Linie und Zylinderoptik
Gauß´sche Lichtverteilung
	Gute Leistungsverteilung bei ausreichender Distanz und optimalem Neigungswinkel. Deutlich bessere Sichtbarkeit auf ungünstigen Oberflächen oder/und erhöhter Umgebungsbeleuchtung.
Optimierte Zylinderoptik der IGL
	Sehr gute Lichtverteilung mit Linienstärken < 1mm.

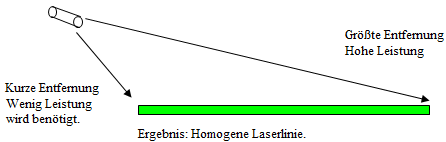

Powerline	Optimale Lichtverteilung auch bei Montage in niedrigsten Einbauhöhen zur Projektionsfläche durch die Powerline mit asymmetrischer Einstellung.

Beispiel Ansicht: Laser im rechten Winkel zur Projektionsfläche:
Effekt in der Anwendung:

Der asymmetrische Verlauf wird werkseitig mit wenigen Daten optimiert:
1. Einbauhöhe
2. Gewünschte Linienlänge
3. Position des Lasers zur Projektionsfläche
Mit diesen Daten wird im Rahmen der Laserklassen die optimale Ausgangsleistung und der Öffnungswinkel des Laser Ihrer Anwendung angepasst!

Öffnungswinkel

Zylinderoptik: 90°
Powerline:  30°, 45°, 60°, 75°, 90°

Wellenlänge (nm)

Die Wellenlänge bezeichnet den Abstand von einer Wellenspitze zur nächsten und bestimmt die Farbe des Laserlichts.
Die IGL bietet rote Laser im Bereich 635 - 670 nm an. Abhängig vom Farbton der angestrahlten Materialien sind 635 nm Laser heller und in der Regel besser sichtbar.
Laser mit Wellenlängen 650-670 nm wirken abhängig vom Untergrund weniger aufdringlich. Haben ein runderes Strahlprofil, z.B. für Pointer, oder extrem feine Linien bei sehr kleinen Distanzen.
Grüne Laser mit einer Wellenlange von 523 nm sind deutlich sichtbarer auch mit niedrigen Leistungen. Sie werden immer bei heller Beleuchtung, hellem Tageslicht und ungünstigen Oberflächen eingesetzt.

Leistung (mW)

Die Angabe Milliwatt  bezieht sich auf die nominale Leistung des Lasermoduls.
Die Leistung wird auf die Laserlinie verteilt und bestimmt Sichtbarkeit und abhängig von der Optik auch die Linienlänge.
